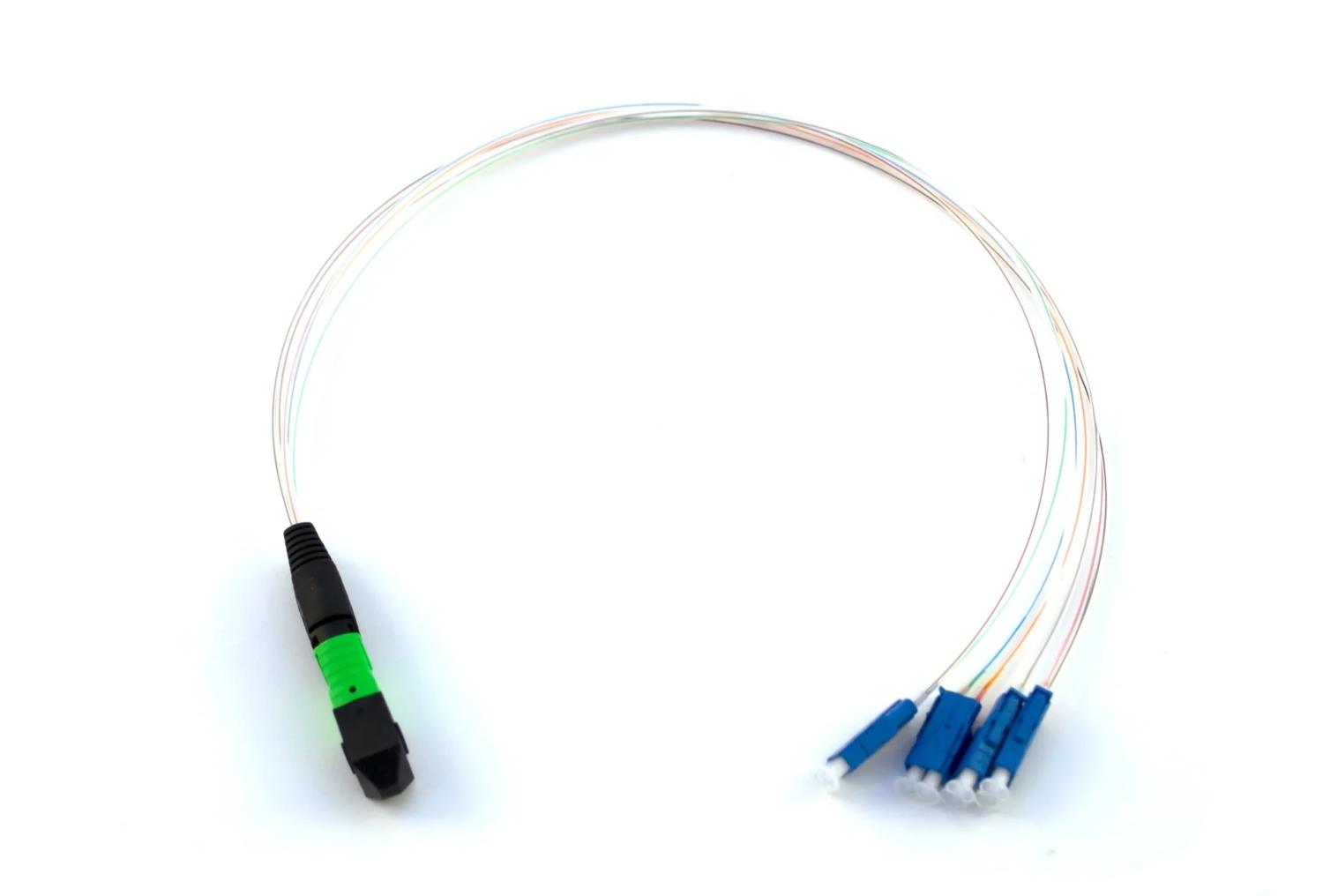

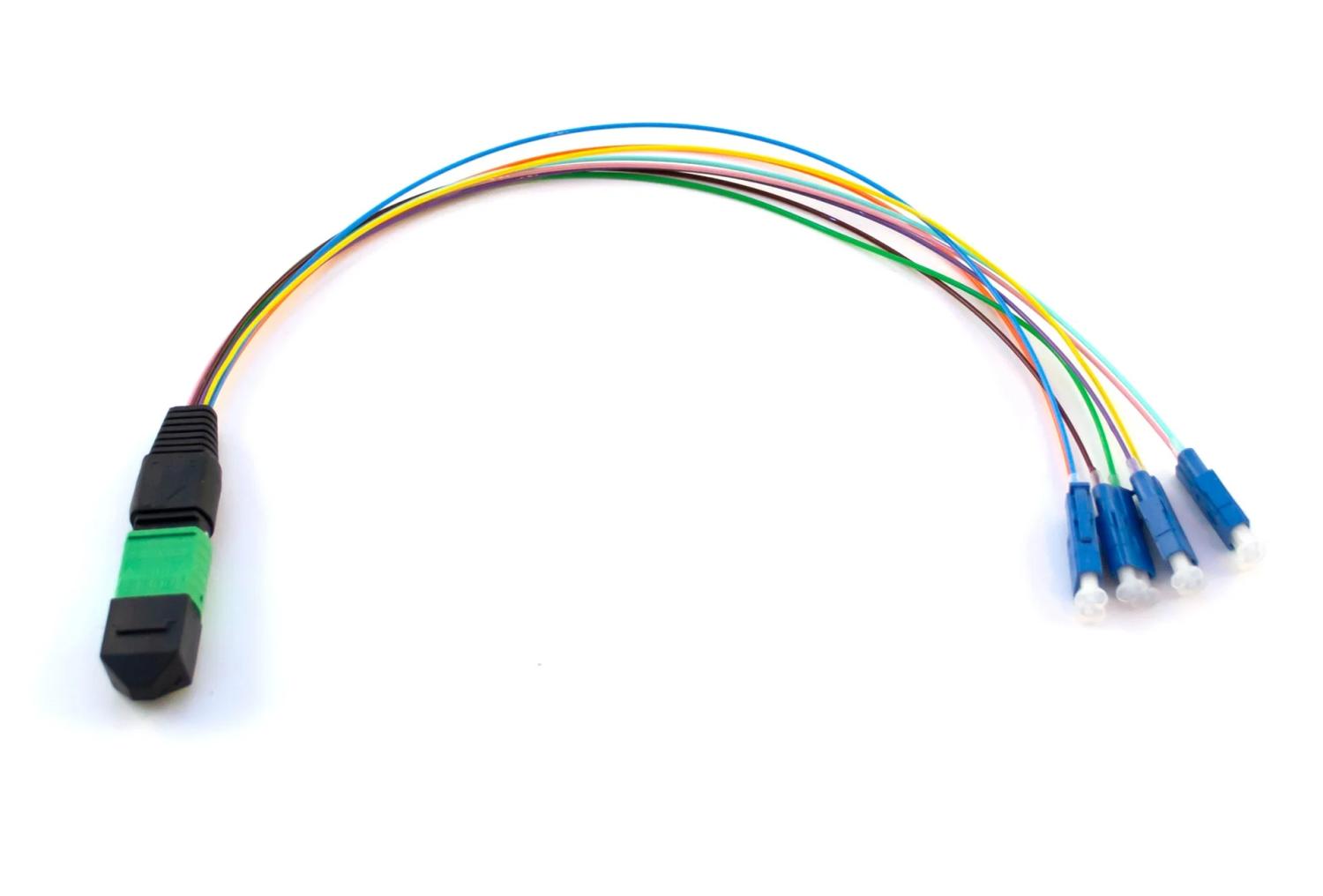

MTP 8 Fiber direct split 4 x MDC Jr Fanout

MTP–MDC 8-fiber direct split är en lämplig produkt för datacenterapplikationer. Den monteras vanligtvis i nästa generations, nyutvecklade MTP Plug & Play-kassetter eller patchpaneler för högdensitetsapplikationer. Med MDC-kontakten kan vi tredubbla antalet anslutningar i en 1U-patchpanel. Fanout sker direkt i MTP-kontakten, vilket innebär att inga extra förgreningspunkter behövs.

MDC-kontakten är främst konstruerad för ”behind-the-wall”-applikationer. I applikationer där utrymmeskraven är kritiska är MDC-baserade direct split-fanouts ett mycket bra val. Produkterna finns även med MTP® PRO-kontakter.

Temperaturområde

• Inomhusmiljö med klimatkontroll (-10 °C till +60 °C)

Kabelparametrar

• Mantelmaterial: Nylon
• Kabelkonstruktion: Obuffrade fibrer (bare fibers)
• Ytterdiameter: 0,9 mm
• Fiberantal: 8
• Fibertyp: SM OS2, MMF OM3/OM4/OM5
• Temperaturområde:
  • Drift: -25 °C till +70 °C
  • Lagring: -25 °C till +85 °C
  • Installation: Ej tillämpligt (N/A)

Kontaktspecifikationer

• MTP/MTP PRO SM/MM
  • Standarder: US CONEC-standard, Telcordia GR-326
  • Färg på hölje:
    • SM: Green (APC)
    • MM: Aqua/Magenta/Lime Green
  • Färg på boots: Black
  • Polering: Angled (APC) / Flat MM (PC)
  • Insättningsdämpning (acc. IEC 61300-3-4 method B):
    • <0,35 dB (@1310/1550 nm & @850/1300 nm)
  • Returdämpning (acc. IEC 61300-3-6):
    • >50 dB (APC) (@1310/1550 nm)

    • >20 dB (@850/1300 nm)

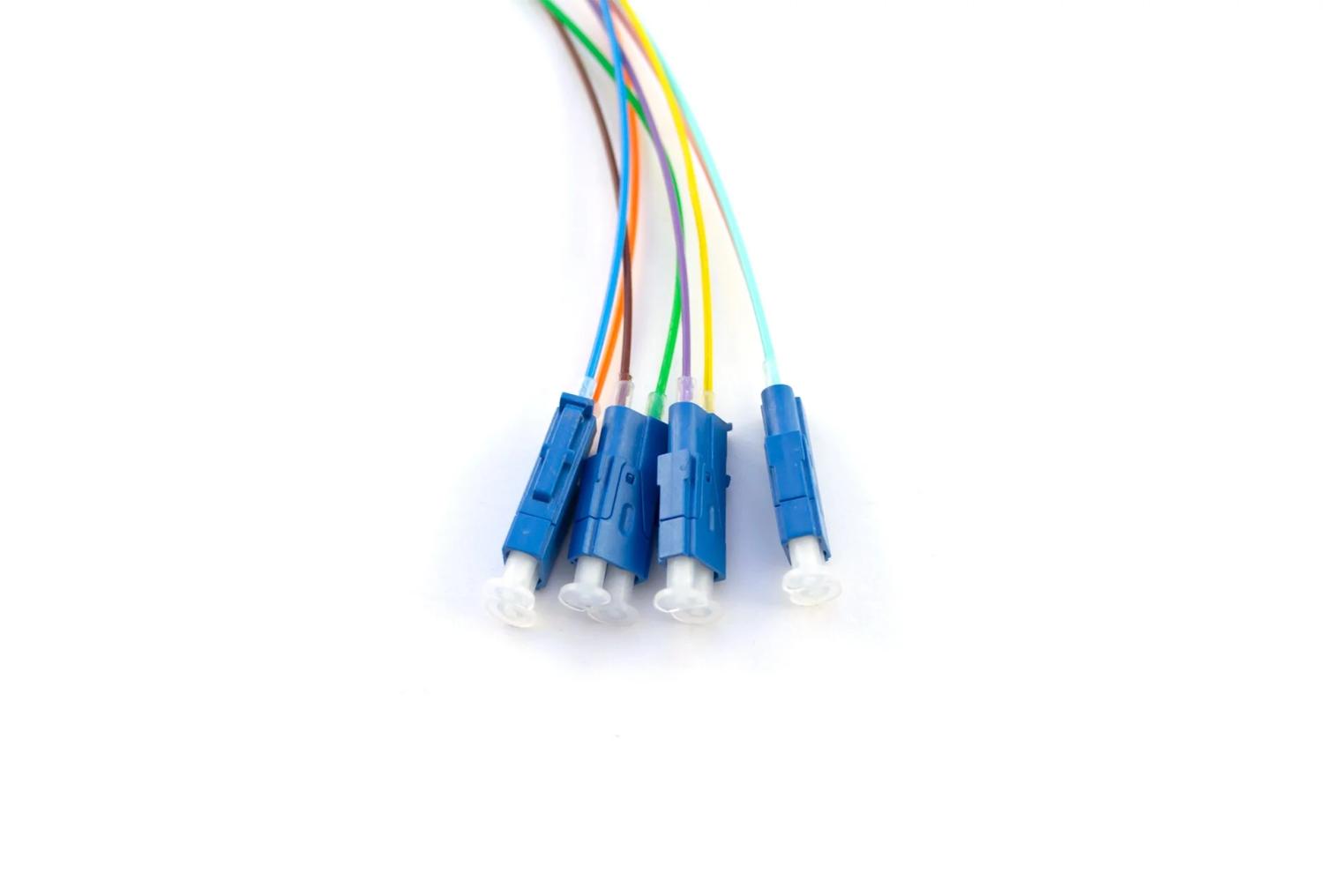

• MDC Jr. SM/MM
  • Standarder: US CONEC-standard, Telcordia GR-326
  • Färg på hölje:
    • SM: Blue (PC) / Green (APC)
    • MM: Aqua/Magenta/Lime Green
  • Färg på boots: -
  • Polering: Flat SM (UPC) / Angled (APC) / Flat MM (PC)
  • Insättningsdämpning (acc. IEC 61300-3-4 method B):
    • <0,25 dB (@850/1300 nm & @1310/1550 nm)
  • Returdämpning (acc. IEC 61300-3-6):
    • >50 dB (UPC) (@1310/1550 nm)

    • >60 dB (APC) (@1310/1550 nm)
    • >20 dB (@850/1300 nm)

Identifiering

• Spårbarhetsetikett med unikt serienummer på båda ändar av kabelkonfektionen.

Förpackning

• Varje kabel i försluten PE-påse, bulkförpackade i kartong.
