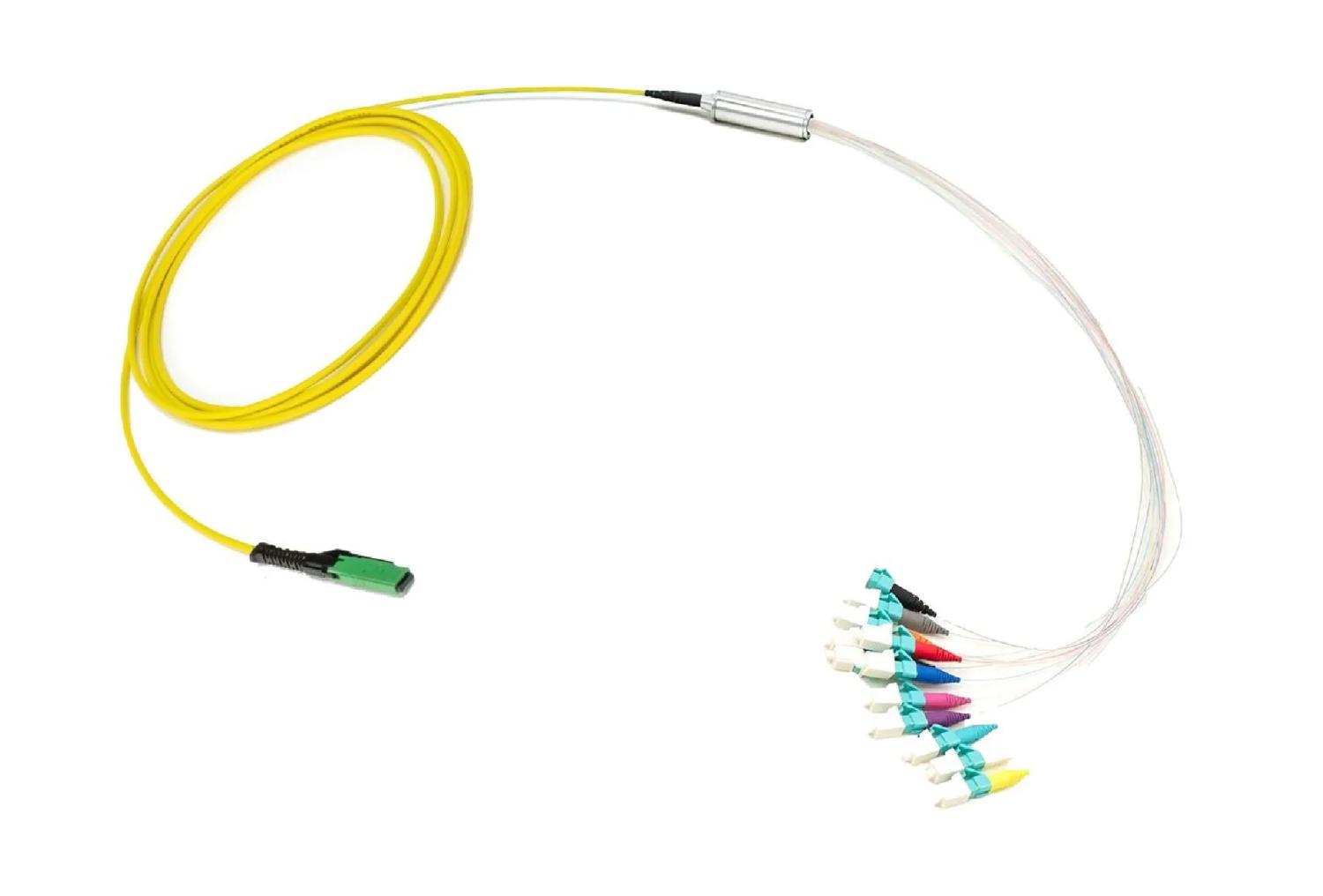

MMC 16F Fanout - LC Simplex

MMC till LC simplex-fanout gör det möjligt att dela upp den parallella 16-fiberlänken i individuella simplexförbindelser. Den runda kabeln, i kombination med Duralino-fanoutens kompakta och robusta design, möjliggör snabb installation av högdensitetspatchning i SAN- och LAN-datacenter­miljöer där extra kabelskydd krävs.

• 3× högre portdensitet än MPO-formatet

• DirectConec™ push-pull-boot för enkel isättning och urdragning av kontakter
• Utnyttjar beprövade MT- och MT-16-mekaniska fiberjusteringsstrukturer
• APC för både SM- och MM-applikationer

Temperaturområde

• Inomhusmiljö med kontrollerad temperatur (-10 °C / +60 °C)

Kabelparametrar

• Mantelmaterial: OFNP
• Kabelkonstruktion: rund kabel med enkel mantel
• Ytterdiameter: 2,3 mm
• Fiberantal: 16
• Fibertyp: SM OS2 eller MMF OM3/OM4
• Temperaturområde:
  • Drift: 0 °C till +70 °C
  • Förvaring: -40 °C till +70 °C
  • Installation: 0 °C till +60 °C
• CPR: ej tillämpligt (N/A)

Kontaktparametrar

• Kontakttyper: MMC SM / MM och LC SM / LC MM
• Överensstämmelse:
  • MMC: Telcordia GR-1435
  • LC: Telcordia GR-326
• Höljesfärg:
  • MMC SM – grön (APC)
  • MMC MM – grön (APC)
  • LC SM – blå (PC) / grön (APC)
  • LC MM – aqua / magenta / limegrön
• Boot-färg:
  • MMC: svart
  • LC: grön (APC) / vit
• Polering:
  • MMC: vinklad (APC)
  • LC: vinklad (APC) / plan (PC)

Insättningsdämpning (enl. IEC 61300-3-4 metod B)

• MMC: <0,35 dB (@1310/1550 nm / @850/1300 nm)
• LC: <0,25 dB (@1310/1550 nm / @850/1300 nm)

Returdämpning (enl. IEC 61300-3-6)

• MMC: >60 dB (APC) / >20 dB (@1310/1550 nm / @850/1300 nm)
• LC: >50 dB (UPC) / >60 dB (APC) / >30 dB (@1310/1550 nm / @850/1300 nm)

Fanout

• Material (kropp / övriga delar): ABS / metall * (Metall som tillval)
• Duralino-kroppens diameter: 15,5 mm
• IP-klassning: IP40

Identifiering

• Spårbarhetsetikett med unikt serienummer i båda ändar av kabelkonfektionen

Förpackning

• Varje konfektion i förseglad PE-påse, bulkförpackade i kartongbox
• Längre längder levereras på kartong-trumma/rulle
