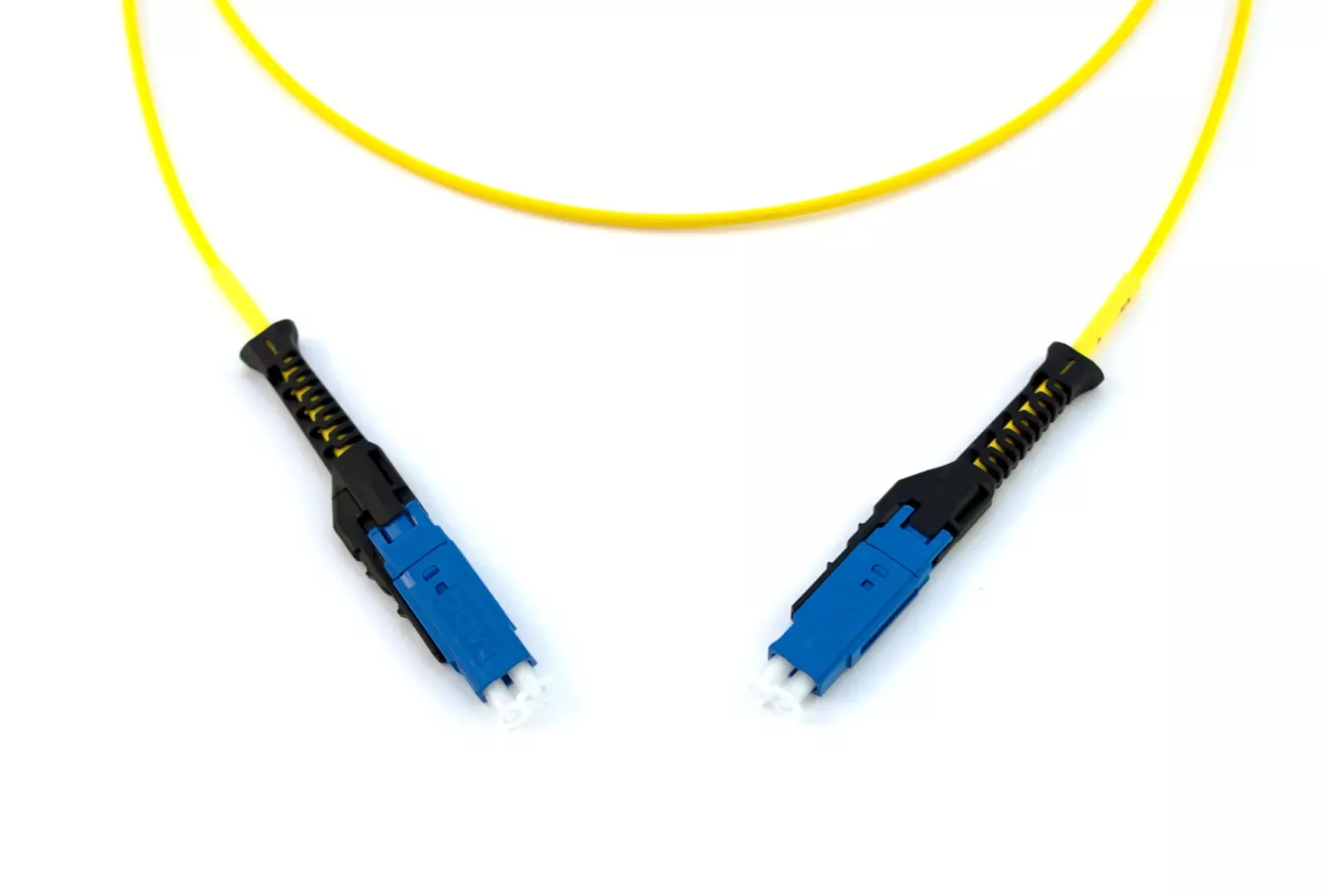

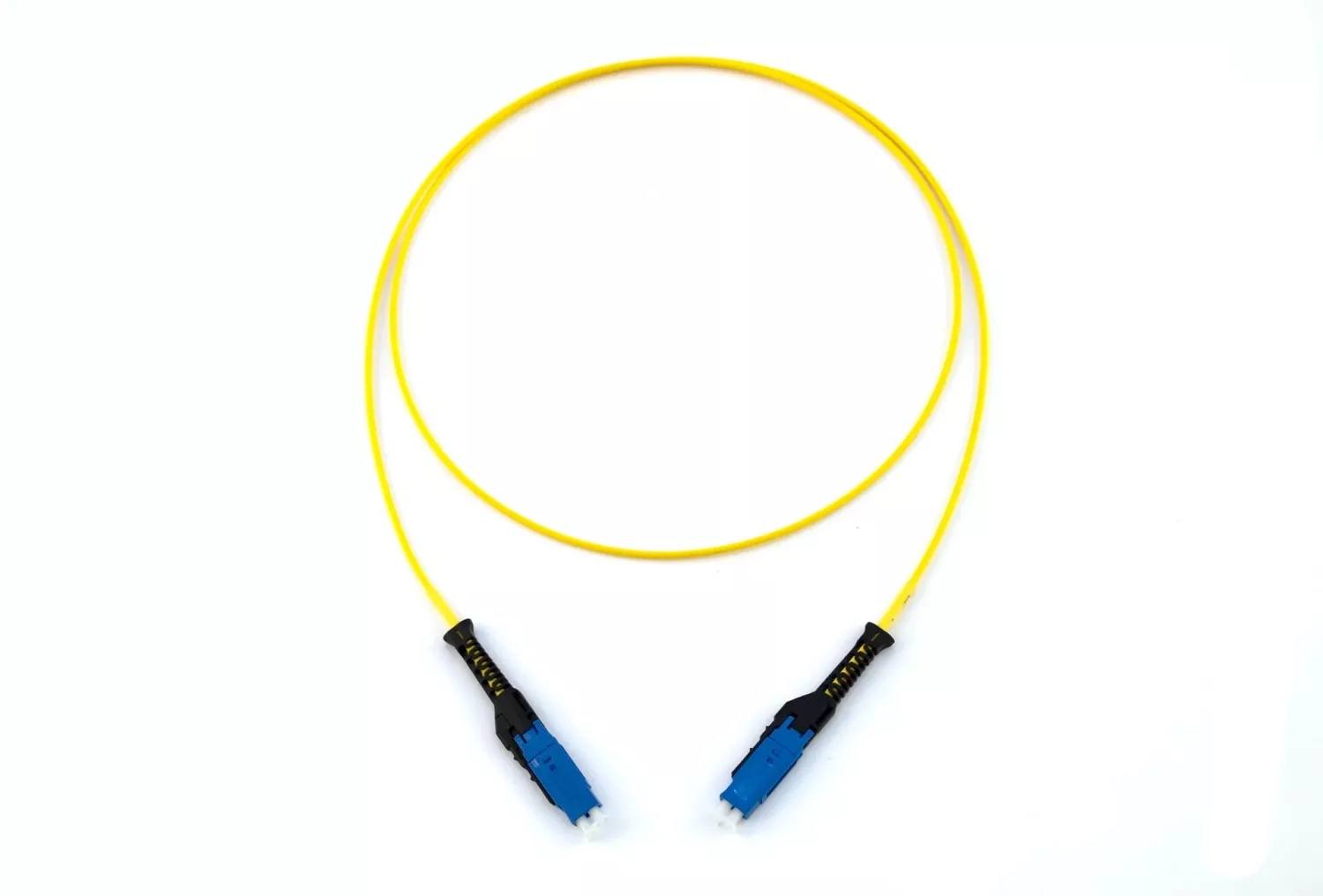

MDC-MDC Duplex 2F Patchkabel

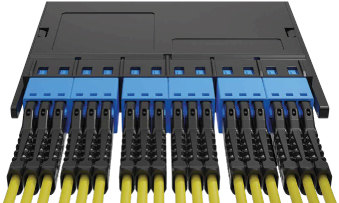

ELiMENT ® MDC Duplex patchkabel används normalt för korskoppling mellan patchpaneler eller kopplingsboxar med produkter som innehåller optiska fibrer. Den stora styrkan hos MDC-kontakterna är enkel polaritetsändring, push-pull-boot-funktionalitet och den kompakta designen: Very Small Form Factors VSFF där upp till 3st stycken MDC passar i en LC Duplex hålbild och höjer då fibertätheten gånger 3. Nya SFP-DD-transceivers kan anslutas direkt med dessa patchkablar.

Vi kan erbjuda SM (OS2) och MM (OM3, OM4, OM5) patchkablar samt böjtåliga singlemode-kablar med fiber G657.A. Hybridversioner i kombination med alla standardiserade enfiberkontakter finns också tillgängliga.
OFNP-kabelalternativ finns tillgängligt.

Temperaturområde

• Inomhusmiljö med kontrollerad temperatur (-10 °C / +60 °C)

Kabelparametrar

• Mantelmaterial: FNRC
• Kabelkonstruktion: rund kabel med enkel mantel
• Ytterdiameter: 1,85 mm
• Fiberantal: 2
• Fibertyp: SMF OS2, MMF OM3/OM4/OM5
• Temperaturområde:
  • Drift: -10 °C till +70 °C
  • Förvaring: -25 °C till +70 °C
  • Installation: -5 °C till +50 °C

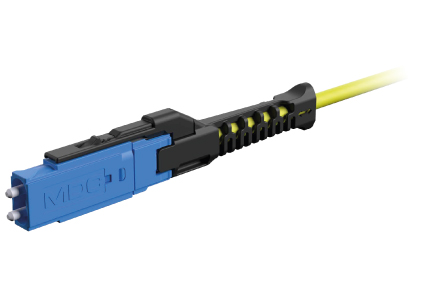

Kontaktparametrar

• Kontakttyp: MDC Sr. SM/MM
• Överensstämmelse: Telcordia GR-326
• Höljesfärg:
  • SM – blå (PC) / grön (APC)
  • MM – aqua / magenta / limegrön
• Boot-färg: svart
• Polering: plan SM (UPC) / vinklad (APC) / plan MM (PC)

Insättningsdämpning (enl. IEC 61300-3-4 metod B)

• <0,25 dB (@850/1300 nm & @1310/1550 nm)

Returdämpning (enl. IEC 61300-3-6)

• >50 dB (UPC) (@1310/1550 nm)
• >60 dB (APC) (@1310/1550 nm)
• >20 dB (@850/1300 nm)

Identifiering

• Spårbarhetsetikett med unikt serienummer i båda ändar

Förpackning

• Varje kabel i förseglad PE-påse, bulkförpackade i kartongbox
