Fibertrunk Prefab 12 fiber Inomhus

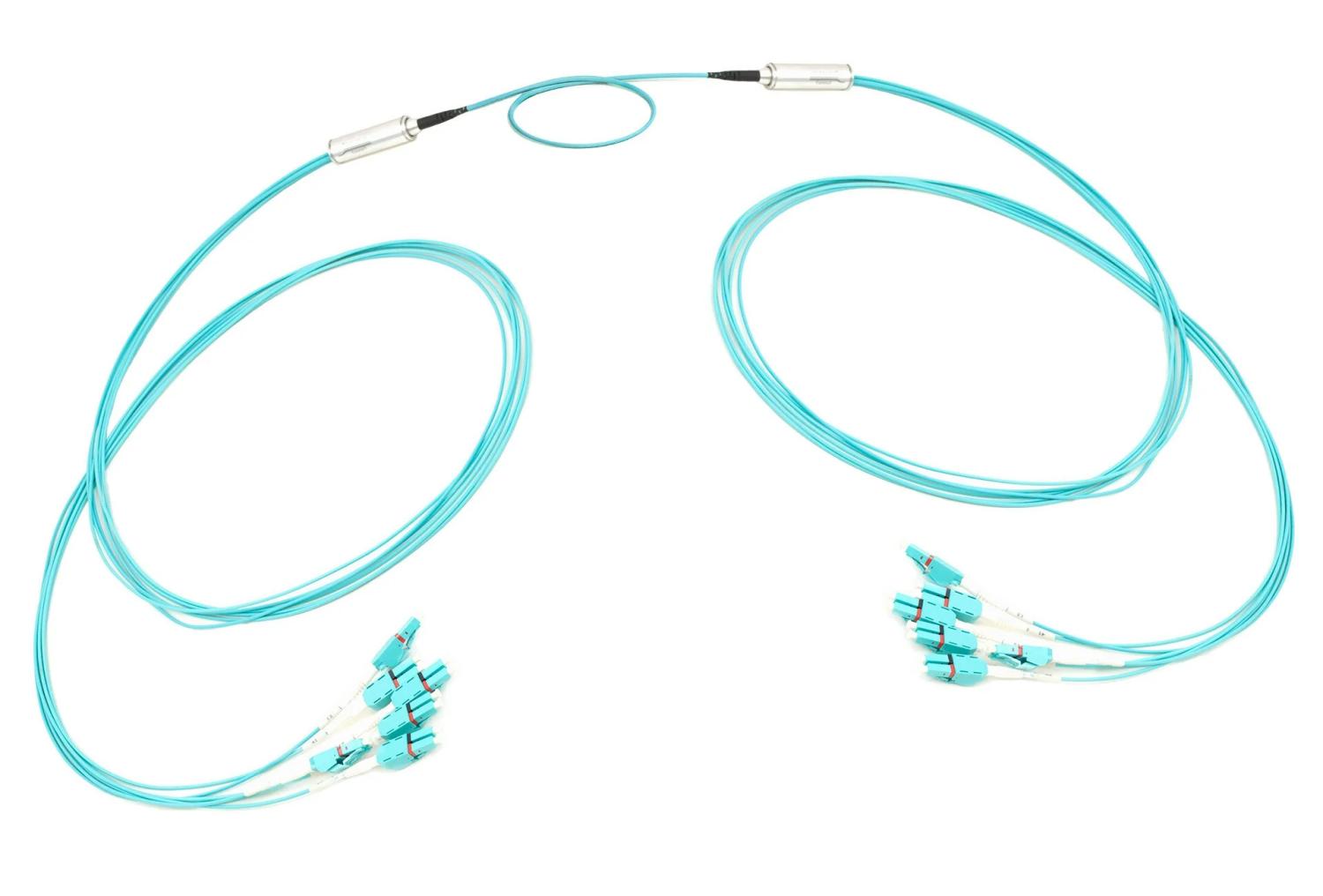

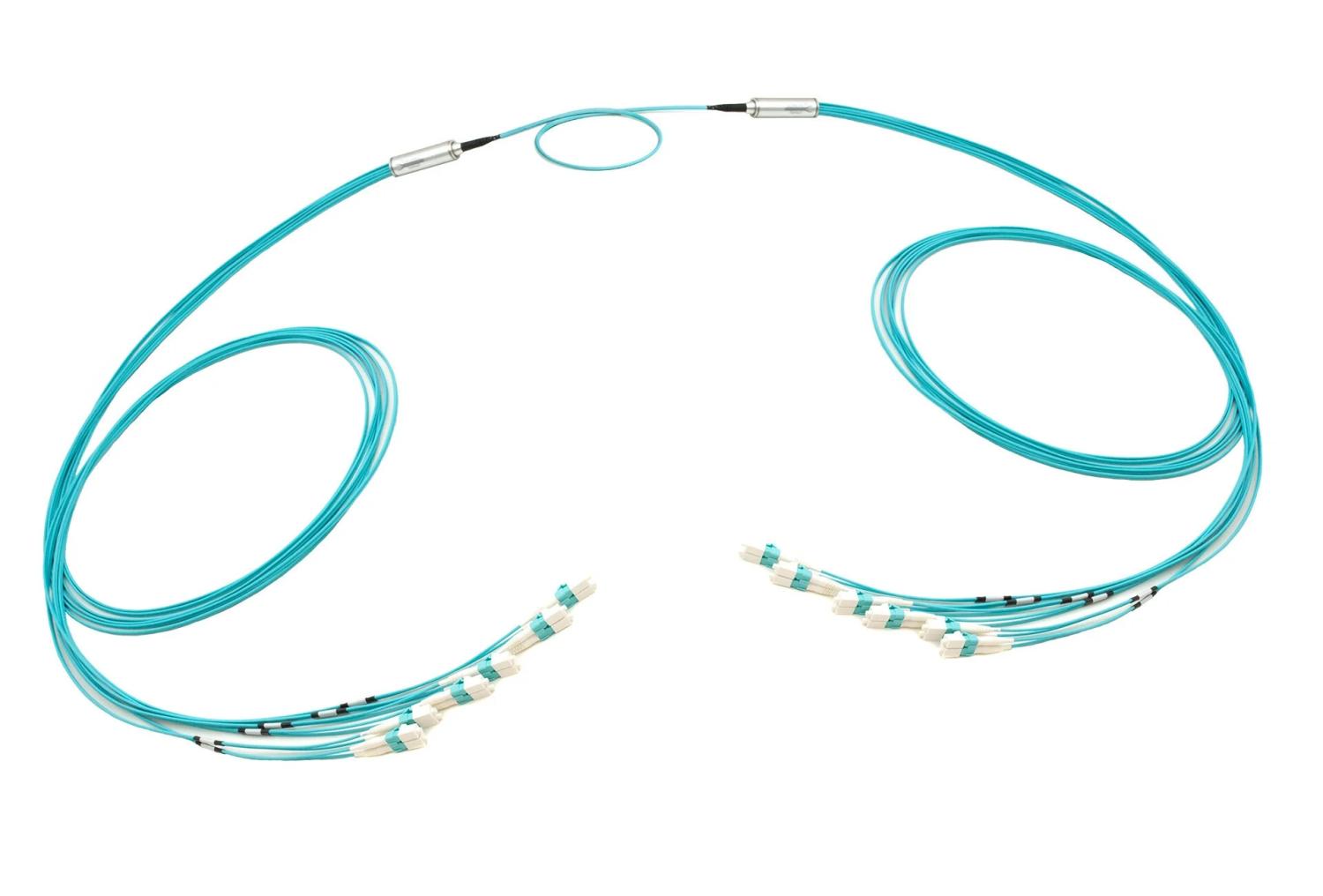

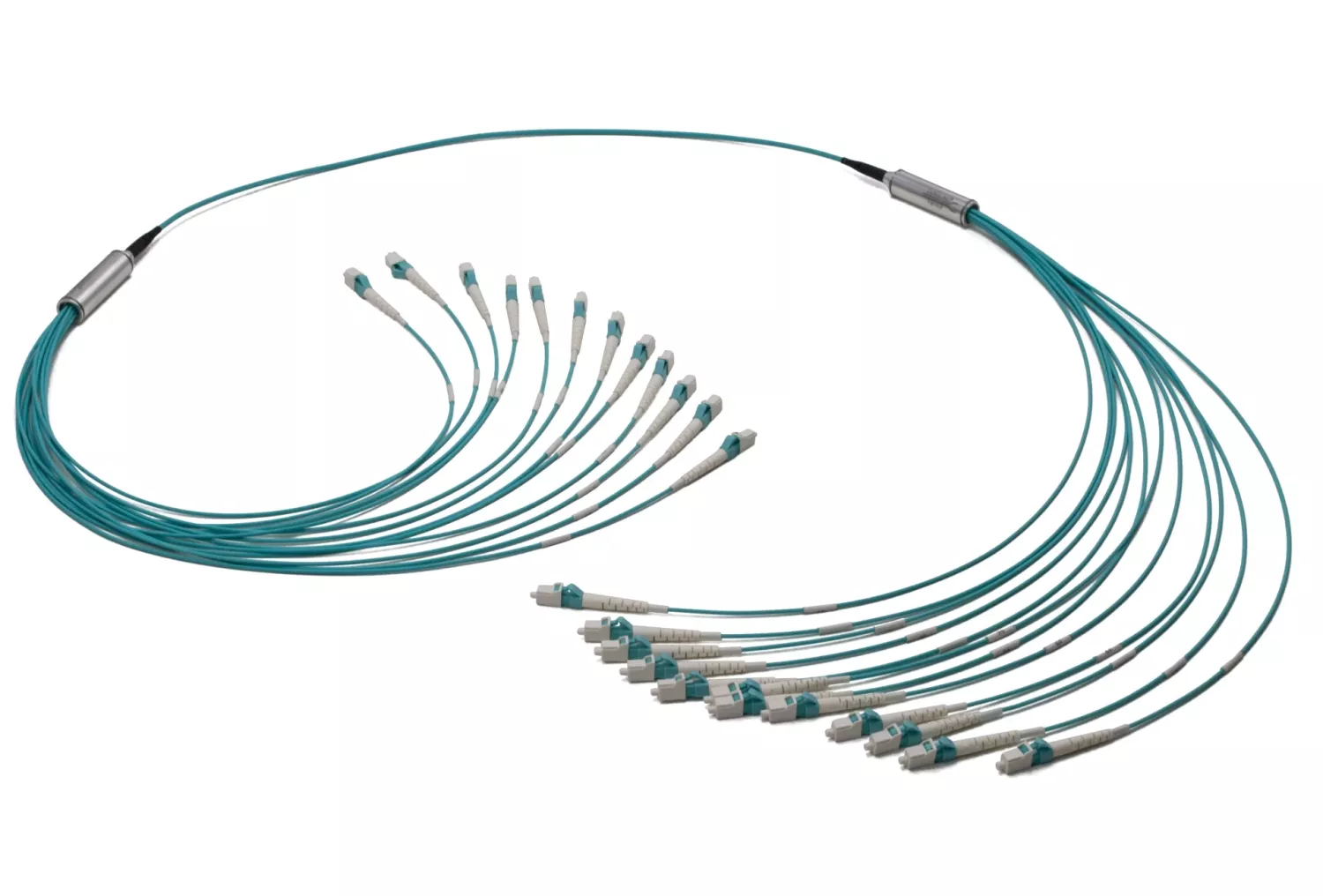

Kompakt och lätt Prefab fibertrunk, framtagen för pålitlig fiberdragning. Den dubbelmantlade kabeln (yttre diameter 4,5 mm) ger extra skydd. Passar spridningsnät i datacenter, inomhusförbindelser inom fastighet och för direkt patchning mot ODF:er (optiska distributionsramar). Kontakterna är simplex men går även att få med duplex eller LC Uniboot, även andra färger på dragavlastning, annan kabeltyp om så önskas. Fanout går också att få olika längder med förskjutna/tandade kontakter för att få ner diametern vid installation i rör mm om så önskas, kontakta oss för mer information.

Kabelparametrar

• Mantelmaterial: LSZH
• Kabelkonstruktion: Rund dubbelmantlad kabel – ruggedized
• Ytterdiameter: 5,4 mm
• Fiberantal: 24
• Fibertyp: SM OS2 eller MMF OM3/OM4/OM5
• Temperaturområde:
  • Drift: −10 °C till +70 °C
  • Lagring: −25 °C till +70 °C
  • Installation: −5 °C till +50 °C
• CPR: Cca-s1a,d1,a1 / Cca-s1a,d1,a2

Kontaktparametrar

• LC SM (singlemode):
  • Standard: Telcordia GR-326
  • Kontaktfärg: Blå (UPC) / Grön (APC)
  • Boots-färg: Vit (UPC) eller Grön (APC)
  • Polering: Plan (UPC) eller Vinklad (APC)
  • Insertion loss (IEC 61300-3-4, metod B): < 0,25 dB (@1310/1550 nm)
  • Return loss (IEC 61300-3-6): > 50 dB (UPC) / > 60 dB (APC) (@1310/1550 nm)
• LC MM (multimode):
  • Standard: Telcordia GR-326
  • Kontaktfärg: Aqua / Magenta / Limegrön
  • Boots-färg: Vit
  • Polering: Plan (PC)
  • Insertion loss (IEC 61300-3-4, metod B): < 0,25 dB (@850/1300 nm)
  • Return loss (IEC 61300-3-6): > 30 dB (@850/1300 nm)

Fanout

• Material (kropp/övriga delar): ABS* / metall
• Med eller utan dragavlastning. (Dragavlastning kan användas för att fästa fiberkabeln i ODF/patchpanelens bakkant eller i löst vinkelfäste)
• Fanout-längd 1000mm standard. Andra längder på förfrågan, går även att få fanout tandad för smalare diameter vid installation.
• Fanout tubing/skyddsrör: 2mm
• Duralino-kroppsdiameter: 15,5 mm
• IP-klassning: IP40
• Kabelstrumpa i ena änden.

Identifiering

• Spårbarhetsetikett med unikt serienummer på båda kabeländarna.

Förpackning

• Varje kabel i förseglad PE-påse, bulkförpackning i kartong.
• Längre längder levereras upprullade på kartong-/trärulle.
