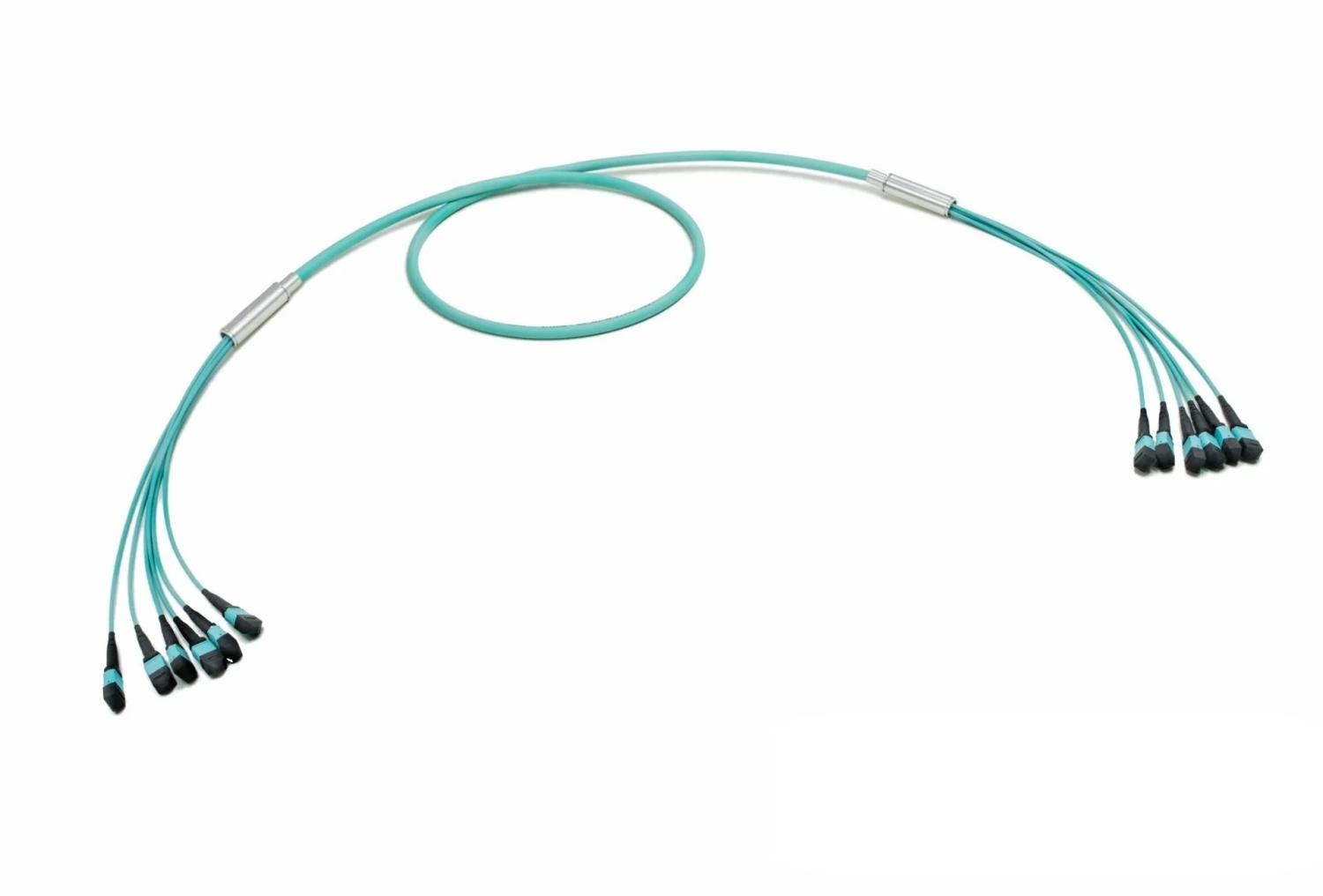

6x24F MPO - 6x24 MPO 144 Fiber Trunkkabel

Hög densitet av optiska fibrer, men också litet utrymmesbehov för adaptrar/kontakter – allt i en kabel med endast 9 mm diameter. Snabb installation, hög bandbredd och enkel driftsättning av backbone trunkkabel – fördelar i alla avseenden.
MTP® PRO-kontakt finns som tillval. (MTP är US Conec modell av MPO-kontakten).

• Polaritet A, B, C, X, B 2:2 eller C 2:2. Kopplingsschema i PDF nedan.
• I valen ovan blir A-sidan samma på båda MPT-kontakterna och lika på B-sidan, önskas olika konfiguration eller annan kabeltyp mm kontakta oss.
• Tillverkas inom EU.

Kabel

• Mantelmaterial: LSZH / FRNC (Halogen-free and flame-retardant material)
• Konstruktion: Micro-Bundle
• Ytterdiameter: 8,9 mm
• Fiberantal: 144
• Fibertyp: SM OS2 Corning® SMF-28® eller MMF OM3/OM4/OM5 Corning® ClearCurve®
• CPR-klassning: Cca-s1a,d1,a1 / B2ca-s1a,d1,a2

Kontakter (MTP® eller MTP® PRO)

• US Conec-standard
• SM (OS2):
  • Höljesfärg: Grön
  • Boot: Svart
  • Polering: APC (vinklad)
  • Insertion Loss (IEC 61300-3-4, metod B): < 0,35 dB (@1310/1550 nm)
  • Return Loss (IEC 61300-3-6): > 50 dB (@1310/1550 nm)
• MM (OM3/OM4/OM5):
  • Höljesfärg: Aqua / Magenta / Limegrön
  • Boot: Svart
  • Polering: PC (rak)
  • Insertion Loss (IEC 61300-3-4, metod B): < 0,35 dB (@850/1300 nm)
  • Return Loss (IEC 61300-3-6): > 20 dB (@850/1300 nm)

Fanout Duralino

• Fanout längd 640mm på varje sida som standard. (Tubing 3,8mm diameter). Se ritning nedan.
• Material ABS eller metall som tillval.
• Diameter 21mm.
• IP40

Temperaturområde

• Inomhus, kontrollerad miljö: −10 °C till +60 °C
• Drift: −10 °C till +70 °C
• Lagring: −25 °C till +70 °C
• Installation: −5 °C till +50 °C

Identifiering

• Spårbarhetsetikett med unikt serienummer på båda kabeländar.

Förpackning

• Varje kabel levereras i förseglad PE-påse; bulk i kartong.
• Längre längder lindas på kartong-/trärulle.
